產品名稱：HNPGX-10W型光纖測溫系統
系統概述
HNP系列分布式光纖溫度傳感器是我公司聯合電子科技大學研制、具有自主知識產權的新一代分布式光纖線性測溫系統，以光纖作為溫度信息敏感介質與傳輸介質，能夠?qū)崿F(xiàn)長達數十公里的光纖軸向線性空間溫度分布信息的獲取，具有分布式測量、測量精度高、定位精度高、空間分辨高、抗電磁干擾、易組網等特點，適合復雜幾何空間、強電磁場、易燃易爆、高溫高壓等惡劣環境的溫度測試與實時監控。
系統原理

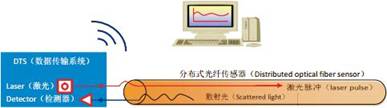

光纖測溫系統是基于光波散射技術的傳感監測系統，光纖既作為檢測單元又作為傳輸單元。利用光纖將待測對光纖內傳輸?shù)墓獠▍⒘窟M行調制，并對被調制過的光波信號進行解調檢測，從而獲得待測量。原理圖如下：
技術參數
溫度測量范圍：-20℃~+100℃（使用特種光纜：-50℃~+350℃） | |
測量距離：10km~80km | 測量方式：雙端測試 |
感溫光纖：標準單模光纖 | 溫度分辨率：0.2℃ |
溫度測量精度：±1℃ | 采樣分辨率：0.5m、1m |
定位精度：±0.2m | 測量時間：≤30S |
光接口：FC/APC | 電接口：USB、RJ45、VGA |
報警模式：閾值、溫升速率 | 電源：AC220V/50Hz |
溫度測量范圍：-20℃~+100℃（使用特種光纜：-50℃~+450℃） | |
測量距離：2km~30km | 測量方式：單端測試 |
感溫光纖：多模 62.5/125μm、50/125μm | 溫度分辨率：0.1℃ |
溫度測量精度：±0.5℃ /±1℃ | 采樣分辨率：0.5m、1m |
定位精度：±0.2m | 測量時間：≤10S |
光接口：FC/APC | 電接口：USB、RJ45、VGA |
報警模式：閾值、溫升速率 | 電源：AC220V/50Hz |

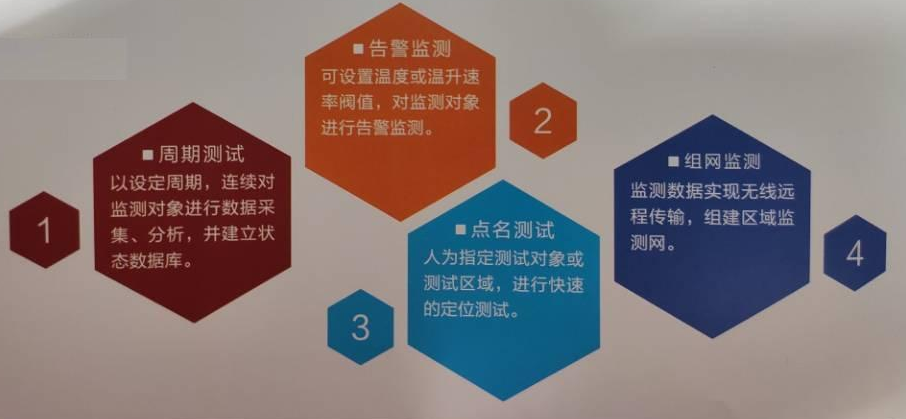

系統優勢
![8MGPJZ9%P%]5NF_2Z~3PTBB.png](/ueditor/net/upload/image/20191018/6370698947713183601008485.png "8MGPJZ9%P%]5NF_2Z~3PTBB.png")
