產品名稱：HNPEA-18型電弧故障監測及定位系統
系統概述
氣體絕緣金屬封閉輸電線路GIL內部發生短時強烈的電弧放電故障時會產生放電行波信號，利用放電行波信號在頻域的衰減情況、放電行波信號上升時延變化和絕緣子理論響應時間，采用時差、傅立葉變換等多種計算方法將陡波傳感器檢 測的數據進行對比分析，求取共同包括的故障點范圍，最終實現GIL故障點的準確定位。
GIL電弧故障監測及定位系統采用集成模塊化設計，將信號采集單元、信號處理、A/D轉換、干擾過濾、數據處理、放電量顯示等集成在站端監測模塊中，每個站端監測模塊可獨立運行，數據分別記錄，通過一條數據通訊總線將多臺站內監測模塊的數據傳輸后臺分析軟件系統上統一管理分析。能通過同軸電纜、光纖進行遠程傳輸和實時監控，對電弧放電信號的強度進行在線分析，利用行波傳輸?shù)姆较蛐赃M(jìn)行準確定位。

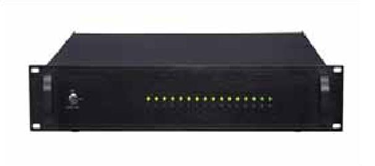

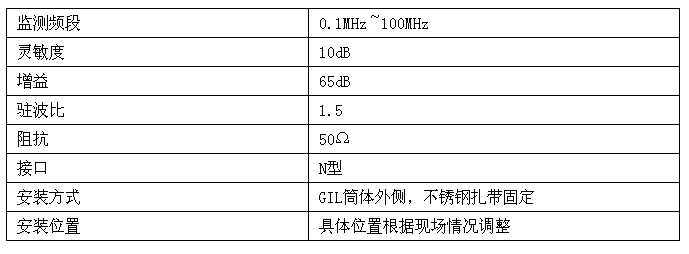

數據智能采集模塊：
項目 | 參數 |
電源 | AC 220V/50Hz（±10%） |
采集頻率 | 0.1MHz~100MHz |
靈敏度 | 10dB |
數據采集通道 | 1個~15個（可定制） |
掃描時間級別 | 納秒級 |
通信 | IEC61850/RS485 |
運行溫度 | -45℃~+70℃ |
運行濕度 | 5%RH~98%RH |
檢測接口 | N型 |
防護等級 | IP54 |
安裝方式 | 安裝在現場監控柜內 |
電弧故障檢測及定位系統性能優勢

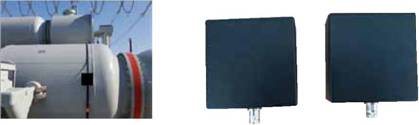

◆ 通過安裝在GIL外側的電弧傳感器對內部電弧故障進行檢測及定位，外置式檢測原理避免在GIL筒體上過多開孔，保證了本體的運行安全；
◆ 電弧傳感器為無源被動接收式，不會對設備本體構成電磁干擾，不會影響GIL本體內的電磁場分布，保證了本體的運行安全；
◆ 電弧傳感器通過同軸電纜線實時傳輸檢測信號，對監測信號進行降頻、變頻、抽樣、比較、除干擾等處理判定，能夠快速檢測故障信息；
◆ 本系統設置了遠程通信功能，把主機處理的運行狀態評估結果遠程到后臺系統及遠程監控系統，解決了變電站遠程監控問題；
◆ 系統功能完備，具有強大的數據分析處理、歷史趨勢分析及豐富的顯示功能，系統整體功能技術上達到國際領先水平。
